VD-1(Q)&CI-24 高壓閉鎖型驗電裝置(VPIS)
產品說明
VD-1(Q)&CI-24 高壓閉鎖型驗電裝置(VPIS)
【配件組合】VD-1Q 抽出型驗電指示器1台 + CI-24 高壓絕緣支撐礙子3只
指示器內部採用高亮度發光二極體，具有亮度高、功耗低、性能穩定、可靠性高之優點。
驗電礙子採用環氧樹脂澆注成型，且具有高強度、高絕緣性能，亦可作為支撐銅排之絕緣礙子使用。
【適用電壓】3.3~24kV
【特色】
◎ 可抽出式面板結構，整體機芯可從前端抽出，方便現場汰換並大幅增加作業安全。
◎ 面板設置相位測試端，方便現場雙電源核定相位。
◎ 面板設置指示燈ON/OFF開關，方便維修時使用。
◎ 具有閉鎖接點，可防止配電盤箱門在有高壓電時開啟。
(※選配※ 需配合電磁鎖)
適用於屋內額定電壓3.6 - 36kV、頻率60Hz之高壓電氣設備中，與驗電礙子搭配使用，可以反映高壓回路帶電狀況，以方便機電維護人員巡檢。
提供開關設備安裝處之回路電壓狀況訊息並可鎖定配電盤箱門防止帶高壓電時開啟。
產品說明
VD-1(Q)&CI-24 高壓閉鎖型驗電裝置(VPIS)
產品介紹：
本產品用於提供開關設備安裝處之回路電壓狀況訊息。
指示器內部採用高亮度發光二極體，具有亮度高、功耗低、性能穩定、可靠性高之優點。

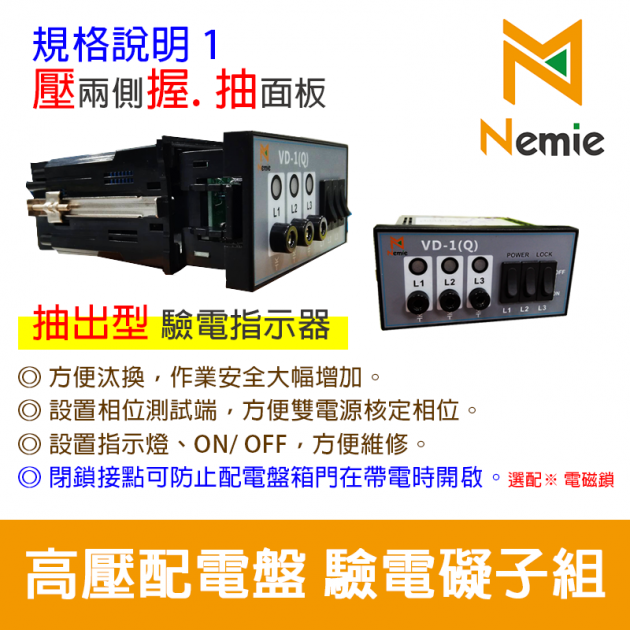

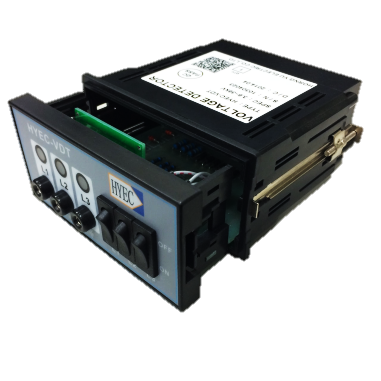

VD-1(Q) 面板抽出型驗電指示器

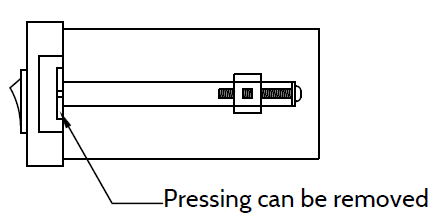

◎ 可抽出式面板結構，整體機芯可從前端抽出，方便現場汰換並大幅增加作業安全。
◎ 面板設置相位測試端，方便現場雙電源核定相位。
◎ 面板設置指示燈ON/OFF開關，方便維修時使用。

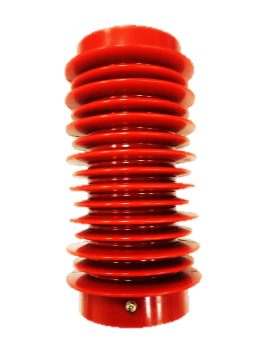

CI-24 高壓絕緣驗電支撐礙子
驗電礙子採用環氧樹脂澆注成型，且具有高強度、高絕緣性能，亦可作為支撐銅排之絕緣礙子使用。
本產品適用於屋內額定電壓3.6 - 36kV、頻率60Hz之高壓電氣設備中，與驗電礙子搭配使用，可以反映高壓回路帶電狀況，以方便機電維護人員巡檢。
產品特點：
-
高亮度發光二極體
-
可抽出式面板結構
-
雙電源核定相位功能
-
指示燈自我診斷功能
-
絕緣礙子抗彎強度8kN礙子兼具支撐銅排功用
-
礙子低壓感電端接線簡易
-
可減少DS/PT盤、VCB盤礙子使用量
-
搭配閉鎖功能，高壓帶電時箱門無法開啟
型號規格

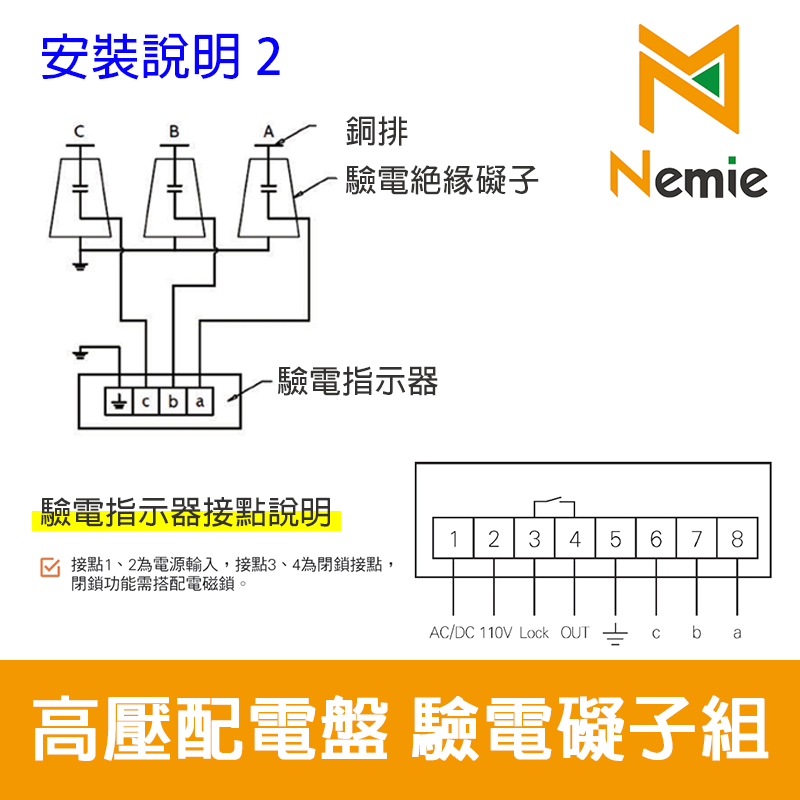

【安裝重點說明圖示】
技術規格：
VD-1(Q) 抽出型驗電指示器
VD-1(Q) 抽出型驗電指示器 (VOLTAGE DETECTOR)
| 型號 Type |
額定電壓 (kV) Rated Voltage |
核定相位功能 Phase Checking |
指示燈ON/OFF功能 ON / OFF Indicator |
面板抽出功能 Panel Withdrawable |
鈑金開孔尺寸 (mm) Cutout Dimensions |
| VD-1(Q) | 3.6 - 36 | Yes | Yes | Yes | 92×44 |
CI-24 高壓絕緣驗電支撐礙子
CI-24 高壓絕緣驗電支撐礙子
| (CAPACITIVE INSULATORS) |
| 型號 Type |
額定電壓 (kV) Rated Voltage |
商頻耐受電壓 (kV) Power Frequency Withstand Voltage |
雷電衝擊耐受電壓 (kV) Lightning Impulse Withstand Voltage |
抗彎強度 (kN) Bending Strength |
外形尺寸 (W×H) (mm) Dimension |
| CI-24 | 12 - 24 | 50 | 125 | 8 | 110×210 |

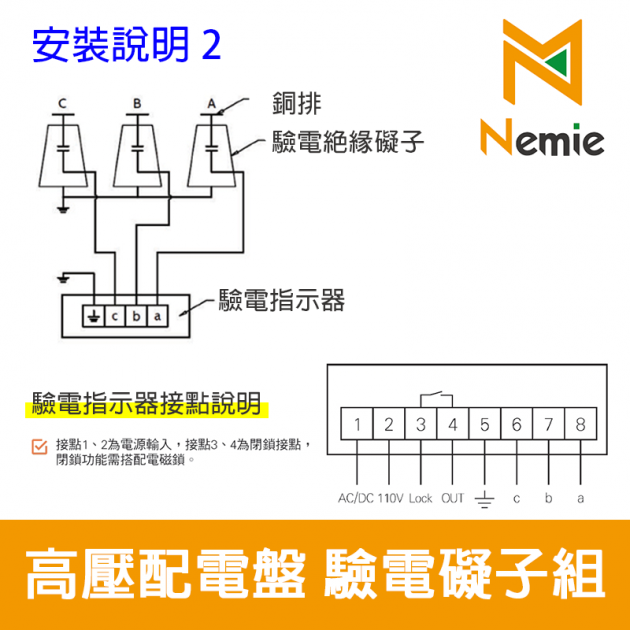

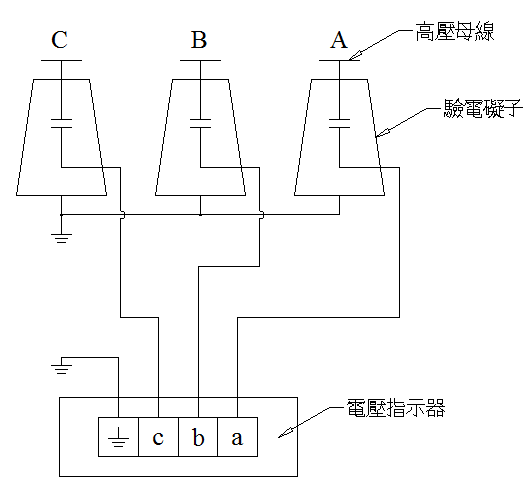

圖A .接線圖

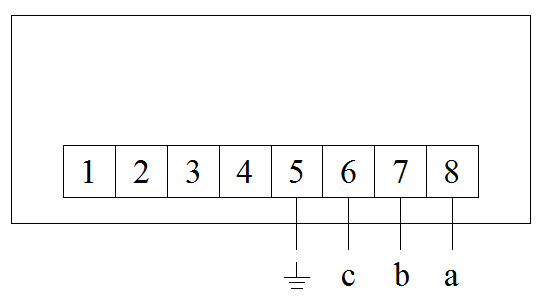

圖B .背視接線圖

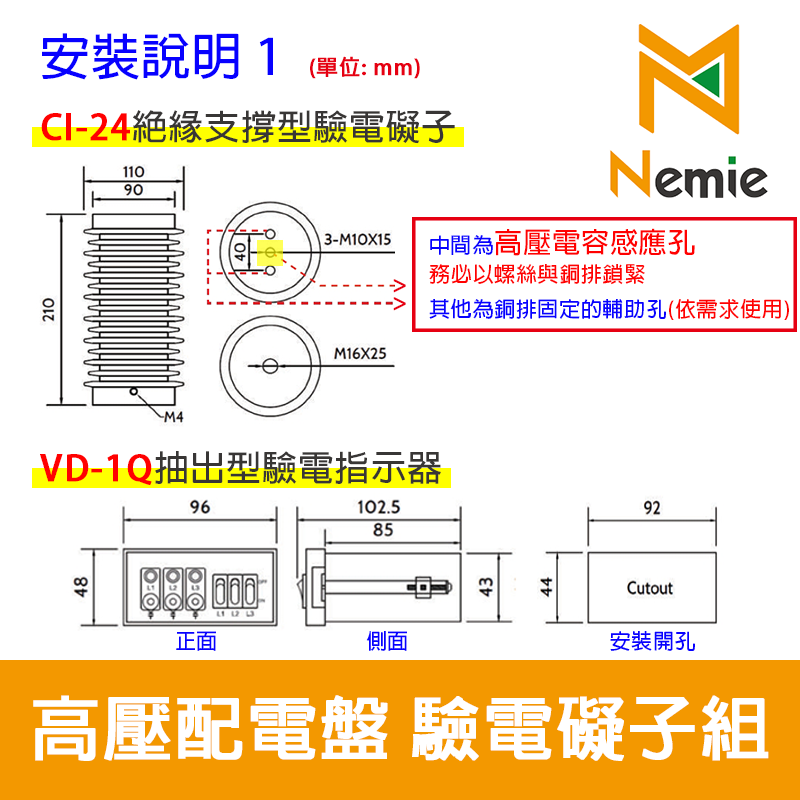

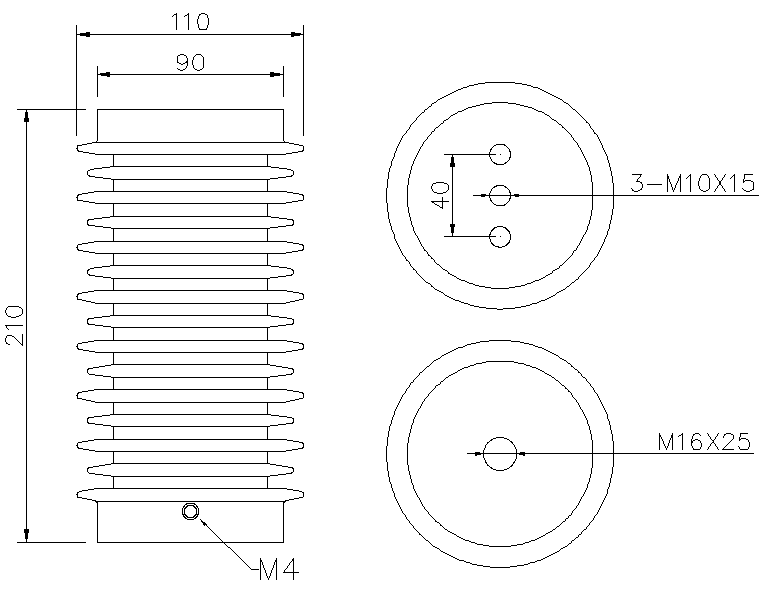

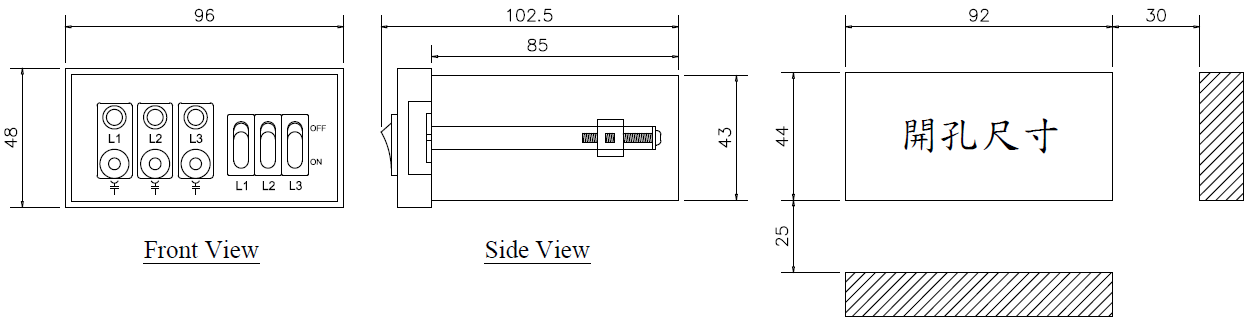

圖C .外形及安裝孔尺寸加工圖

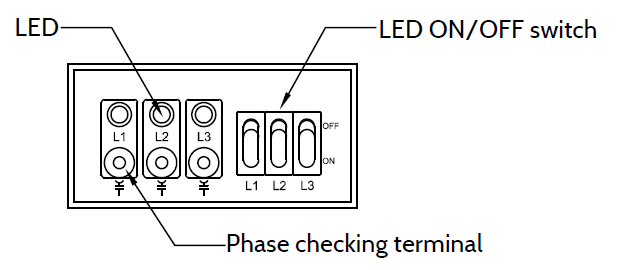

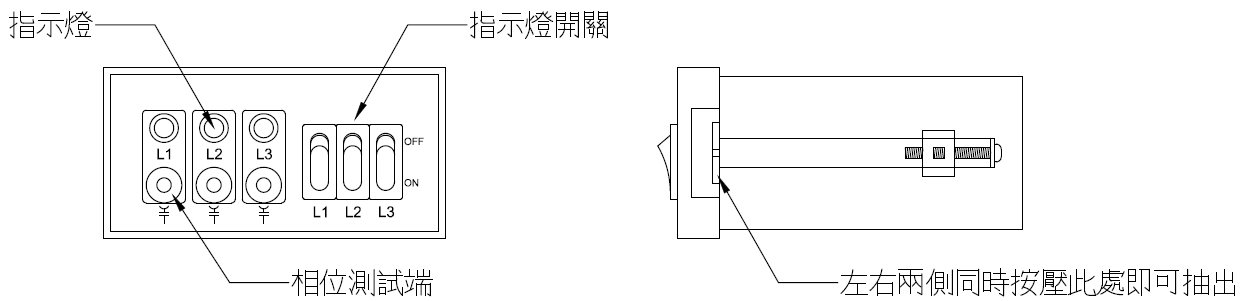

圖D .產品功能圖說
| VOLTAGE DETECTOR |
應用說明

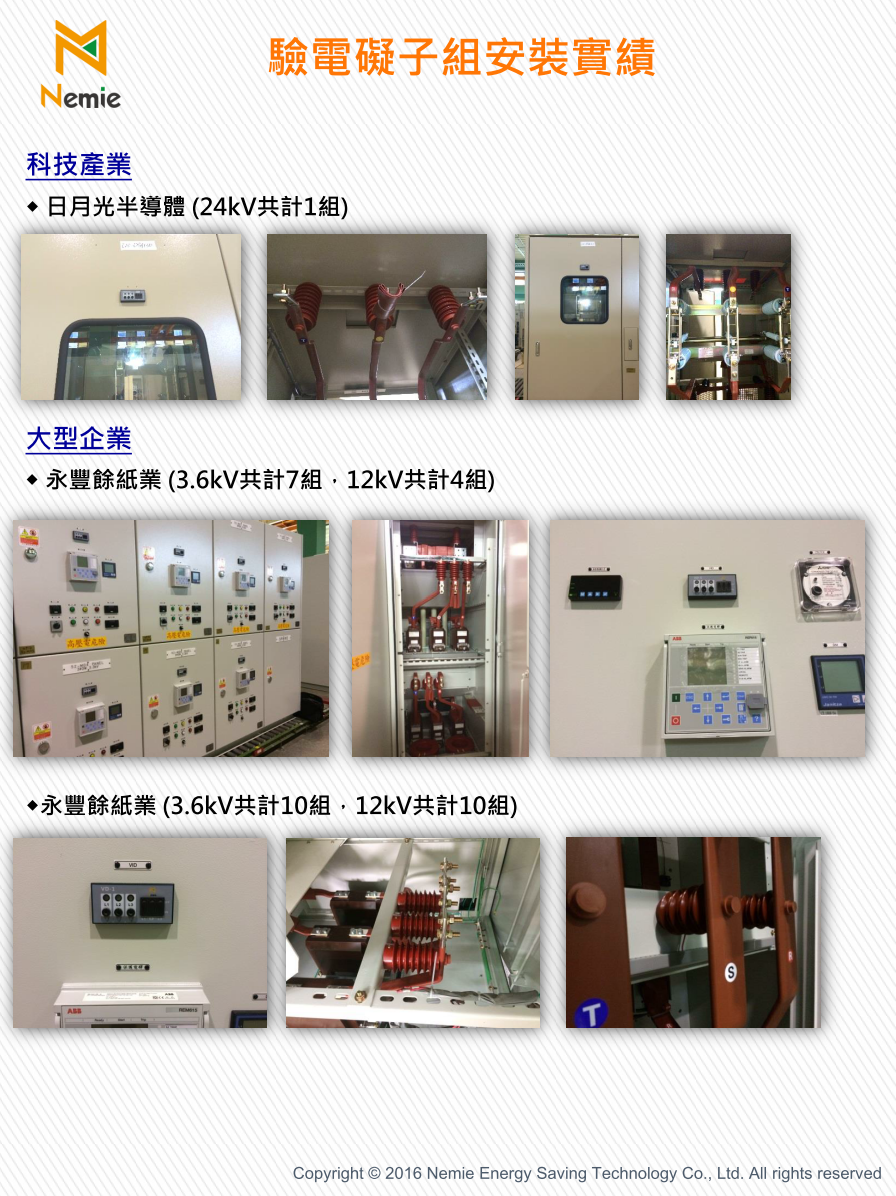

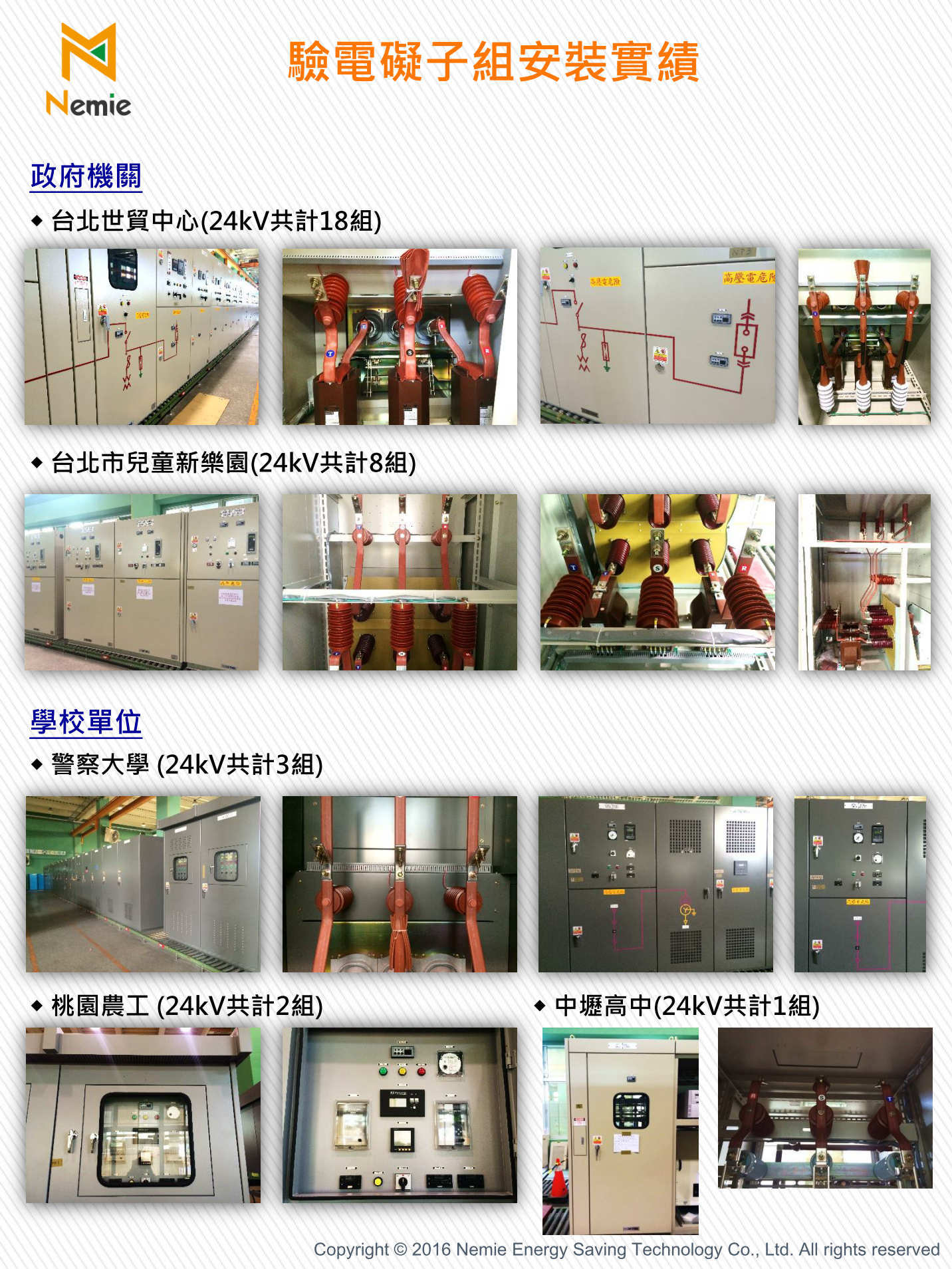

產品應用：
政府機關: 台北世貿中心(24kV 18組)、台北市兒童新樂園(24kV 8組)
學校單位: 警察大學(24kV 3組)、桃園農工(24kV 2組)、中壢高中(24kV 1組)
科技產業: 日月光半導體(24kV 1組)
大型企業: 永豐餘紙業(3.6kV 17組、12kV 14組)
以上僅列出代表性案例，詳情歡迎洽詢鐳銤~
