WM20-N620 32階藍牙/觸控型集合式電力分析電表(iDM)

【元件介紹】

•   電表主體 (主部件)

用於測量及顯示主要電流變數。

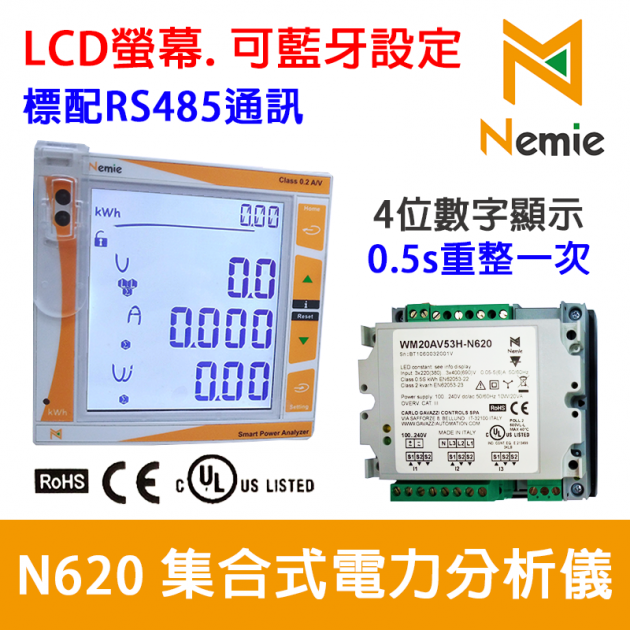

配有 LCD 顯示器與觸控鍵盤，可用於設定測量參數、設定配件模組，以及管理最多兩個警報器。

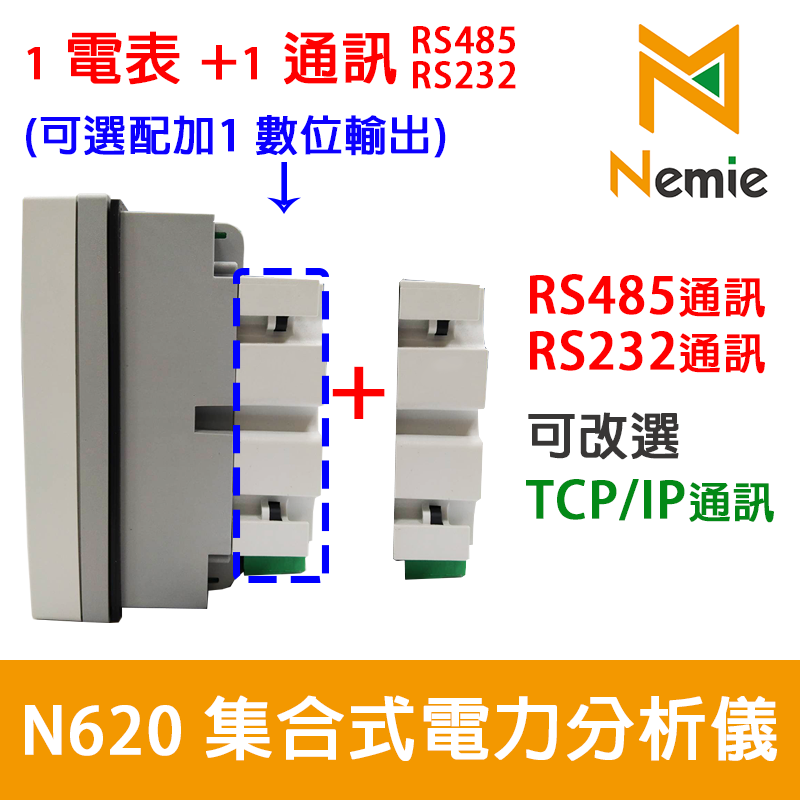

•   通訊模組

能用於傳輸資料至其他系統或遠端設定分析儀的配件模組
種類:  RS485、RS232、TCP/IP


•   數位輸出 (選用)

有兩個數位輸出的配件模組。擴充主部件功能，尤其可用於：
傳輸與電能消耗成比例的脈衝
控制數位輸出 (根據模組不同可能為靜態輸出或繼電器輸出)

  主要功能

•  系統和相位變數 (4 x 3 位數)：V L-L、V L-N、A、W/var/VA、PF、Hz
•  有功與無功的輸入及輸出電度表 (10 位數)
•  計算系統和相位功率的平均值及最大值
•  計算電流和電壓 THD (總諧波失真)，上限是 32 次諧波
•  計算負載操作時數
•  旋轉頁面功能
•  輔助電源
•  警報接點可選配
•  背光 LCD 顯示器和觸控鍵盤
•  光學連接埠
•  可拆卸式端子
•  可密封端子蓋
•  透過鍵盤或 UCS 設定軟體進行設定
•  可設定篩選器，讓顯示度量保持穩定

【保固一年】僅限產品本身缺陷、非使用與操作不當因素

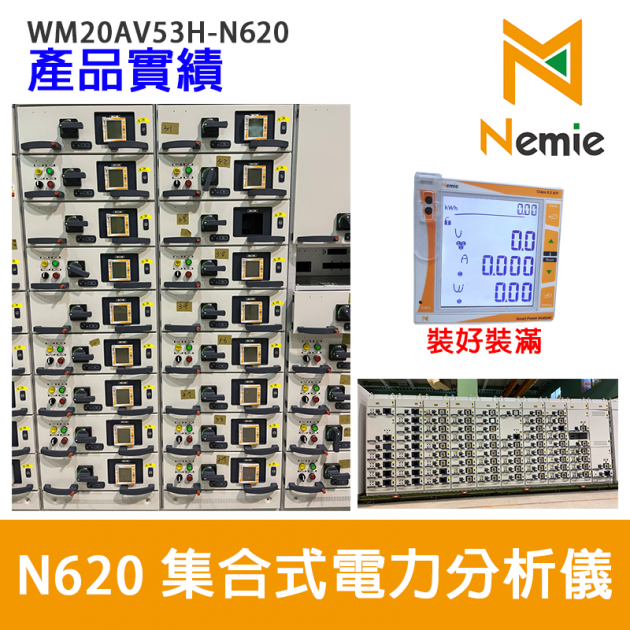

【適用場所】安裝在任何配電盤中，用於控制耗電量、主要電流變數以及諧波失真。

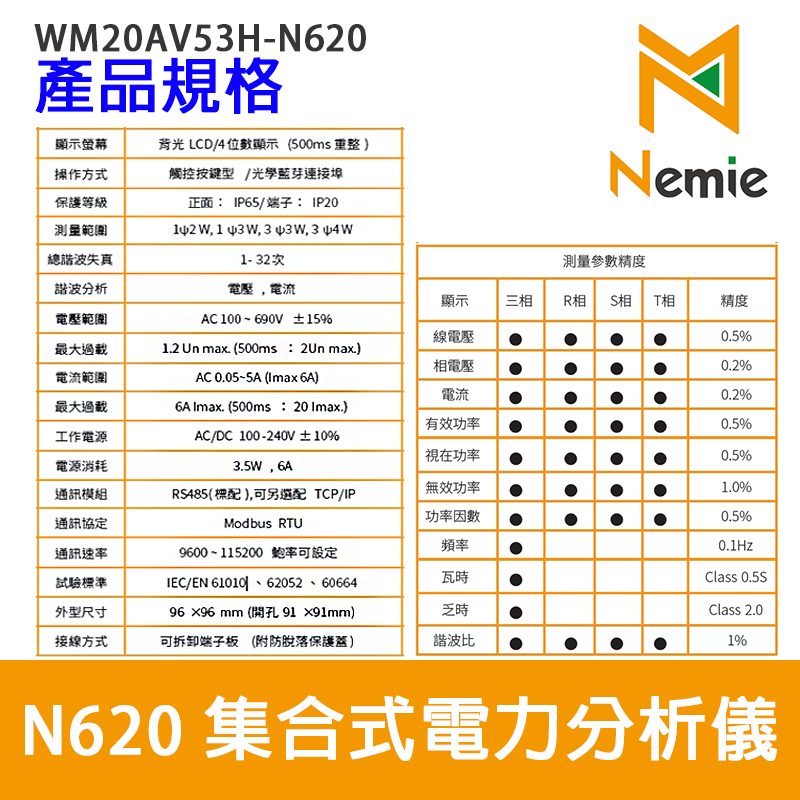

   產品規格

WM20-N620 32階藍牙/觸控型集合式電力分析電表(iDM)

【顯示螢幕】背光LCD/4位數顯示(500ms 重整)
【操作方式】觸控按鍵型/光學藍芽連接埠
【保護等級】正面: IP65；端子： IP20
【測量範圍】1ψ2 W, 1 ψ3 W, 3 ψ3 W, 3 ψ4 W
【總諧波失真】1- 32次
【諧波分析】電壓, 電流
【電壓範圍】AC 100 ~ 690V ±15%
【最大過載】1.2 Un max. (500ms ： 2Un max.)
【電流範圍】AC 0.05~5A (Imax 6A)
【最大過載】6A Imax. (500ms ： 20 Imax.)
【工作電源】AC/DC 100 -240V ± 10%
【電源消耗】3.5W , 6A
【通訊模組】RS485( 標配),可另選配TCP/IP
【通訊協定】Modbus RTU
【通訊速率】9600 ~ 115200 鮑率可設定
【試驗標準】IEC/EN 61010 、62052 、60664
【外型尺寸】96 ×96 mm (開孔91 ×91mm)
【接線方式】可拆卸端子板(附防脫落保護蓋

  產品優點

WM20AV53H-N620 是一款單相、雙相與三相系統專用的模組化電力分析儀。
其最多能以三種元件組成：能在  LCD  顯示器上顯示讀數，並管理兩個警報器的主部件，以及兩個配件模組，一個是有數位輸出的模組，而另一個為通訊模組。
數位輸出模組建立警報器與靜態或繼電器輸出的關聯與/或傳輸與電能消耗成比例的脈衝。通訊模組可用於設定分析儀，並可根據不同的版本採用不同的通訊協定傳輸資料。

•  清晰。背光  LCD  寬螢幕能夠清楚地顯示度量和設定參數值。

•  簡潔。旋轉頁面功能會自動依序顯示所有度量，不需使用鍵盤。提供一個光學連接埠，可使用  OptoProg 快速設定分析儀。

•  專用軟體。可以使用 UCS 設定軟體 設定 WM20 及查看其度量值。軟體和後續更新皆免費。

•  可擴展性。可配合需求為  WM20  增加兩個配件模組。如此就能擴大分析儀的控制範圍以及透過遠端進行資料通訊。

•  通訊彈性。Modbus  RTU、Modbus  TCP/IP、BACnet 訊模組。

•  快速安裝。WM20  和配件模組皆配備可拆卸端子。可以透過專用的快速耦合腳位迅速安裝模組。

•  防竄改。可以鎖住  WM20  設定存取功能。可以密封端子和配件模組。

 技術規格：
