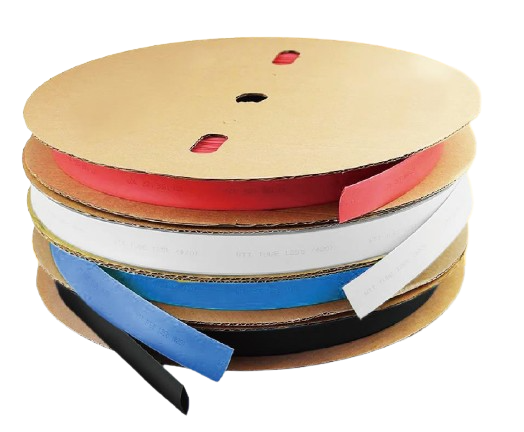

熱縮套管 BBIT
產品說明
產品特性
1.易安裝

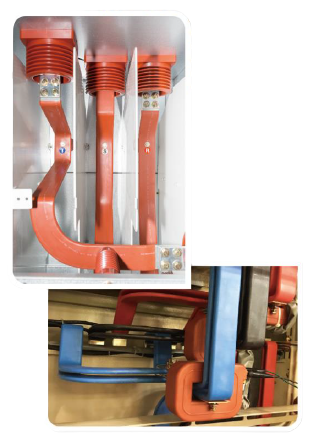

可安裝在各式匯流排中，無論室外或室內，均不易斷裂。
2.適用範圍
高收縮比套管對於各式匯流排皆有優良通用性，簡化產品選擇與庫存。
3.可靠與穩定性
在高溫環境中不軟化溶解並保持完整絕緣之狀態。
4.安全性
遇火災時，可大幅降低毒性與腐蝕之作用。
5.耐久性
可對抗溶劑、紫外光線、氣候不良、機械撞擊與一般性磨損之因素。
產品特性
1.易安裝
可安裝在各式匯流排中，無論室外或室內，均不易斷裂。
2.適用範圍
高收縮比套管對於各式匯流排皆有優良通用性，簡化產品選擇與庫存。
3.可靠與穩定性
在高溫環境中不軟化溶解並保持完整絕緣之狀態。
4.安全性
遇火災時，可大幅降低毒性與腐蝕之作用。
5.耐久性
可對抗溶劑、紫外光線、氣候不良、機械撞擊與一般性磨損之因素。
可安裝在各式匯流排中，無論室外或室內，均不易斷裂。
2.適用範圍
高收縮比套管對於各式匯流排皆有優良通用性，簡化產品選擇與庫存。
3.可靠與穩定性
在高溫環境中不軟化溶解並保持完整絕緣之狀態。
4.安全性
遇火災時，可大幅降低毒性與腐蝕之作用。
5.耐久性
可對抗溶劑、紫外光線、氣候不良、機械撞擊與一般性磨損之因素。
產品特性
特性表(1kV)
特性表(24kV)
| 性能 | 測試條件 | 性能指標 | 實測值 |
| 抗張強度 | ASTM D 2671 | ≧10.3MPa | 12.9MPa |
| 在158℃加速老化後 抗張強度(保留率) |
ASTM D 2671 | ≧70% | 92.20% |
| 最大伸長率 | ASTM D 2671 | ≧200% | 526% |
| 老化後伸長率 | ASTM D 2671 | ≧100% | 353% |
| 低溫柔軟性 | ASTM D 2671 | 無裂痕 | PASS |
| 體積電阻率 | ASTM D 2671 | Pv≧1.00E+14Ω. cm | PASS |
| 耐電壓 | ASTM D149-20 | 無擊穿 | PASS |
| 耐燃性 | UL224 | VW-1 | PASS |
特性表(24kV)
| 性能 | 測試條件 | 性能指標 | 實測值 |
| 抗張強度 | ASTM D 2671 | ≧10.3MPa | 11.8MPa |
| 在158℃加速老化後 抗張強度(保留率) |
ASTM D 2671 | ≧70% | 113.6% |
| 最大伸長率 | ASTM D 2671 | ≧200% | 438% |
| 老化後伸長率 | ASTM D 2671 | ≧100% | 313% |
| 低溫柔軟性 | ASTM D 2671 | 無裂痕 | PASS |
| 體積電阻率 | ASTM D 2671 | Pv≧1.00E+14Ω. cm | PASS |
| 耐電壓 | ASTM D149-20 | 無擊穿 | PASS |
| 耐燃性 | UL224 | VW-1 | PASS |
產品規格
規格表(1kV)
規格表(24kV)
| 型號 | 收縮前尺寸(mm) | 收縮後尺寸(mm) | 標準尺寸 | ||
| 內徑D | 厚度W | 內徑D | 厚度W | (米/卷) | |
| φ16/8 | 16.2±0.6 | 0.38±0.15 | 7.90±0.5 | 0.60±0.15 | 100 |
| φ18/9 | 18.2±0.6 | 0.40±0.15 | 8.90±0.5 | 0.60±0.15 | 100 |
| φ22/11 | 22.2±0.8 | 0.42±0.20 | 10.80±1.0 | 0.70±0.20 | 50 |
| φ25/12.5 | 25.3±0.8 | 0.45±0.20 | 12.30±1.0 | 0.70±0.20 | 25 |
| φ30/15 | 30.2±0.8 | 0.45±0.20 | 14.70±1.0 | 0.70±0.20 | 25 |
| φ35/17.5 | 35.2±0.8 | 0.50±0.20 | 17.30±1.0 | 0.80±0.20 | 25 |
| φ40/20 | 40.0±1.0 | 0.50±0.20 | 19.80±1.0 | 0.80±0.20 | 25 |
| φ45/23 | 45.0±1.0 | 0.50±0.20 | 22.30±1.0 | 0.80±0.20 | 25 |
| φ50/25 | 50.0±1.0 | 0.50±0.20 | 24.80±1.0 | 0.80±0.20 | 25 |
| φ60/30 | 60.0±1.0 | 0.60±0.20 | 29.80±1.0 | 0.80±0.20 | 25 |
| φ70/35 | 70.0±1.0 | 0.65±0.20 | 34.00±2.0 | 1.00±0.20 | 25 |
| φ80/40 | 80.0±1.0 | 0.65±0.20 | 39.00±2.0 | 1.00±0.20 | 25 |
| φ90/45 | 90.0±1.0 | 0.65±0.20 | 44.00±2.0 | 1.00±0.20 | 25 |
| φ100/50 | 100.0±2.0 | 0.65±0.20 | 49.00±2.0 | 1.00±0.20 | 25 |
| φ120/60 | 120.0±2.0 | 0.70±0.20 | 59.00±2.0 | 1.20±0.20 | 25 |
| φ150/75 | 150.0±2.0 | 0.70±0.20 | 74.00±2.0 | 1.20±0.20 | 25 |
| φ180/90 | 180.0±2.0 | 0.70±0.20 | 88.00±2.0 | 1.20±0.20 | 25 |
規格表(24kV)
| 型號 | 收縮前尺寸(mm) | 收縮後尺寸(mm) | 標準尺寸 | ||
| 內徑D | 厚度W | 內徑D | 厚度W | (米/卷) | |
| φ20/10 | ＞20 | 1.2±0.3 | ≤10 | 2.2±0.2 | 25 |
| φ25/12.5 | ＞25 | 1.2±0.3 | ≤12.5 | 2.2±0.2 | 25 |
| φ30/15 | ＞30 | 1.2±0.3 | ≤15 | 2.2±0.2 | 25 |
| φ40/20 | ＞40 | 1.2±0.3 | ≤20 | 2.2±0.2 | 25 |
| φ50/25 | ＞50 | 1.2±0.3 | ≤25 | 2.3±0.2 | 25 |
| φ65/32.5 | 65±2 | 1.2±0.3 | ≤32.5 | 2.3±0.2 | 25 |
| φ75/37.5 | 75±2 | 1.2±0.3 | ≤37.5 | 2.3±0.2 | 25 |
| φ100/50 | 100±3 | 1.3±0.3 | ≤50 | 2.4±0.2 | 25 |
| φ120/60 | 120±3 | 1.3±0.3 | ≤60 | 2.5±0.2 | 25 |
| φ150/75 | 150±5 | 1.3±0.3 | ≤75 | 2.6±0.2 | 25 |
